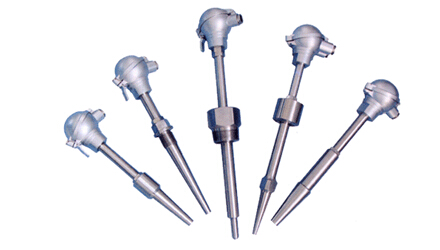

電站專用熱電偶
編輯：熱電偶廠家日期：2019-12-29 00:00所屬欄目：資訊 人已圍觀站內編號：934
簡介：隨著我國電力工業的發展，為了替代進口產品，需要適用于電站測溫的各種熱電偶和測溫電阻體。 根據市場需求，在征求設計院和電站用戶意見的基礎上，參考美國EBASCO的規范，我公司...（熱電偶型號報價廠家為您整理）
隨著我國電力工業的發展，為了替代進口產品，需要適用于電站測溫的各種熱電偶和測溫電阻體。 根據市場需求，在征求設計院和電站用戶意見的基礎上，參考美國EBASCO的規范，我公司設計并發布了這一系列產品。 該系列產品采用保護管兩種類型的分離結構，感溫元件均被護套化，采用彈性壓緊方式，設置該系列產品，使用方便，熱響應時間短，穩定性和可靠性高。
本系列產品主要用于60萬千瓦以下的火力發電機組和配管的溫度測量。
量程規格
名字
刻度
測溫范圍℃
精度等級
容許公差δt
鎳鉻合金熱電偶
K
0~800
2
±； 2.5℃或±； 0.75%t
鎳鉻合金熱電偶
e
0~600
2
±； 2.5℃或±； 0.75%t
鉑測溫電阻體
Pt100
-200~500
乙組聯賽
±； ( 0.3+0.005|t|)
注: t為溫感元件的實測溫度或?qū)崪y溫度的值。
標稱壓力
一般指常溫下保護管能承受的靜態外壓，試驗壓力采用公稱壓力的1.5倍。 實際上，允許的工作壓力不僅與保護管材料、直徑、壁厚有關，還與結構形式、安裝方法、安裝深度、被測介質的流速、種類有關。
熱電偶絕緣電阻
常溫絕緣電阻的試驗電壓為直流500V。 測定常溫絕緣電阻的大氣條件為溫度15~35℃、相對濕度45%RH、大氣壓力86~106kPa。
在長度超過1米的熱電偶中，常溫的絕緣電阻值及其長度的乘積必須在100MΩ以上嗎？ m
是Rr嗎？ L>100MΩ？ mL>1m
式中: Rr-熱電偶常溫絕緣電阻值、mω；
L-熱電偶的長度，m。
長度為1米以下的熱電偶時，常溫絕緣電阻值請控制在100MΩ以上。
測溫電阻體絕緣電阻體
常溫絕緣電阻的試驗電壓取直流10~100V的任意值，環境溫度在15~35℃的范圍內，相對濕度在80%RH以下，常溫絕緣電阻值必須在100MΩ以上。
□熱電阻可以流過電流
鉑電阻測量電流zui在5mA以下。
熱套熱電偶
熱套式熱電偶主要用于測量鍋爐和管道的蒸汽溫度。 為防止高溫、高壓和高流速蒸汽沖擊，采用約100mm留置深度，避免留置深度不足引起的測溫誤差，采用三角面深盲孔一體加工保護管，將筒形套與主設備組合焊接的方法，利用三角面與套內孔的間隙
名字
型號
刻度
測溫范圍
標稱壓力
流速
保護管材
單熱電偶
WRKR-01戰斗機
K
0~600℃
≤29.4MPa
100米/秒
1Cr18Ni9Ti不銹鋼
WRER-01戰斗機
e
兩個熱電偶
WRKR2-01戰斗機
K
WRER2-01戰斗機
e
煙道風道熱電偶
煙道、風道熱電偶主要用于電站煙氣溫度測量。 其特點是采用粗保護管和大直徑連接螺釘，提高排煙清洗和排煙機抗振能力，其測量端采用縮徑式，減少熱響應時間。
名字
型號
刻度
測溫范圍
標稱壓力
保護管材
L×lmm
單熱電偶
WRKR-12戰斗機
K
0~800℃
9.8MPa
1Cr18Ni9Ti不銹鋼
480×230680×430880×6301380×1130
WRER-12戰斗機
e
兩個熱電偶
WRKR2-12戰斗機
K
WRER2-12戰斗機
e
高溫高壓熱電偶
高溫高壓熱電偶保護管采用焊接方法與主設備連接、固定、密封。 主要用于測量電廠管道的高溫、高壓蒸汽或水溫。
名字
型號
刻度
測溫范圍
標稱壓力
流速
保護管材
單熱電偶
WRKR-13戰斗機
K
0~565℃
≤29.4MPa
100米/秒
0Cr18Ni12Mo2Ti不銹鋼
WRER-13戰斗機
e
兩個熱電偶
WRKR2-13戰斗機
K
WRER2-13戰斗機
e
